English Pageシリカモノリスフィルター

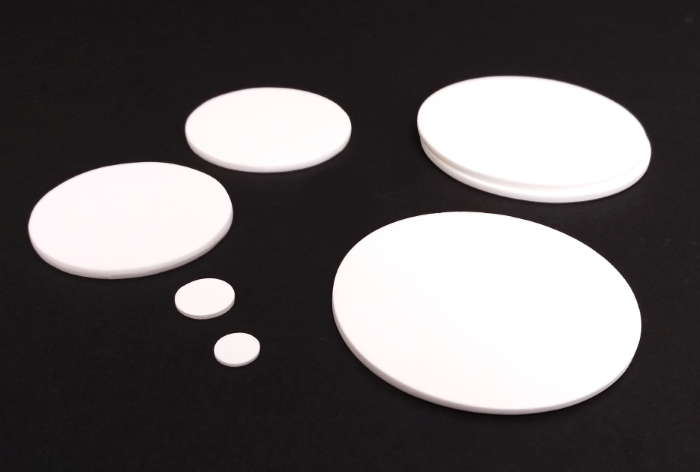

シリカモノリスフィルターはシリカモノリスを板状に成型した99.9%石英シリカからできた一体型フィルターです。特徴的な二段階孔構造に由来した貫通孔・細孔・高い気孔率による低い圧力と高比表面積を提供します。疎水性・親水性の各種機能性材料をコートができるため、親水性／疎水性の異なるフィルター材の作製も可能です。また、細孔がない低比表面積型フィルターもあり、フィルター材の比表面積を小さくして非特異的吸着を抑制することも可能です。
 |
 |

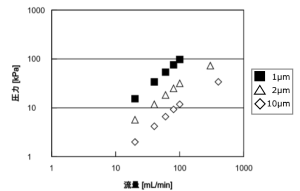

| 窒素ガスフローによる流量 vs 圧力相関図 フィルターサイズ: Φ7× t2 mm, 測定温度: 25 °C |

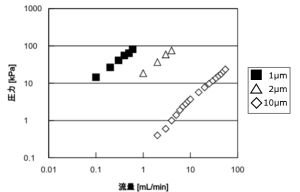

蒸留水フローによる流量 vs 圧力相関図 フィルターサイズ: Φ7× t2 mm, 測定温度: 25 °C |
<< シリカモノリスフィルターのサイズと貫通孔・細孔のカスタマイズ範囲 >>
| モノリス直径 [mm] |
Softタイプ(細孔あり・高比表面積) | Hardタイプ(細孔なし・低比表面積) | ||
| 貫通孔径 [µm] | 細孔径 [nm] | 貫通孔径 [µm] | 細孔径 [nm] | |
| Φ1～Φ20 | 0.1*, 0.5**, 1, 2, 5, 10, 20 | 5, 10, 20, 30, 50, 100 | 0.1, 0.5, 1, 2, 5, 10 | 無し |
| Φ20～Φ30 | 0.5, 1, 2, 5, 10, 20 | 10, 20, 30, 50 | 0.5, 1, 2, 5, 10 | |
| Φ30～Φ60 | 0.8, 1, 2, 5, 10 | 10, 20, 30 | 0.5, 1, 2, 5 | |
| Φ60～Φ100 | 1, 2, 5 | 20, 30 | 0.5, 1, 2 | |
| Φ100～Φ120 | 1, 2, 5 | 20, 30 | 0.5, 1, 2 | |
・直径・厚みは1 mm単位で制御可能です。
・最大厚みSoft: 100 mm, Hard: 10 mmです。それ以上のロッド状は別途お問い合わせください。
・記載の数値は貫通孔・細孔のピークトップの呼び径です。各孔径はピークトップから±50%～100%程度分布しています。
* 貫通孔径0.1 µmの細孔径20～100 nmは対応外です。
** 貫通孔径0.5 µmの細孔径30～100 nmは対応外です。

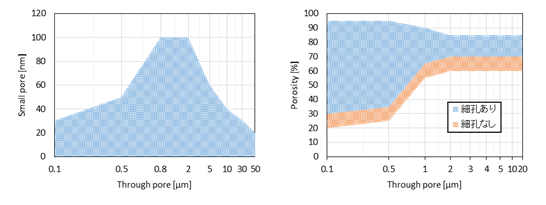

貫通孔径(through pore)・細孔径(small pore)・空隙率の相関図です。
制御可能範囲は斜線範囲内となります。
空隙率と細孔との相関はおおよそとなります。
よくあるご質問／FAQ
クリックでFAQを表示／非表示
Q. 最も薄いものは？
A. 最も薄いものは0.2～1mm程度となります。可否は貫通孔径にも依存しますので個別にお問い合わせください。
Q. シリカの表面修飾はできる？
A. シリカモノリスフィルターの表面修飾は可能です。C18・NH2・Diol・SHなどのリガンドを共有結合で固定します。
Q. 製品の価格・納期は？
A. 単価目安として、Φ10mm: 3000円～、Φ20mm: 10000円～となります。ご希望に合致した孔径の在庫品がございましたら3万円から、在庫がないものにつきましては8万円からお受けしております。納期は2～4週間が目安です。なお、製品ご提供には秘密保持契約下による有償サンプル提供をお願いしています。
